Pag -aaral ng Kaso ng Thermal Barrier Coating （2）

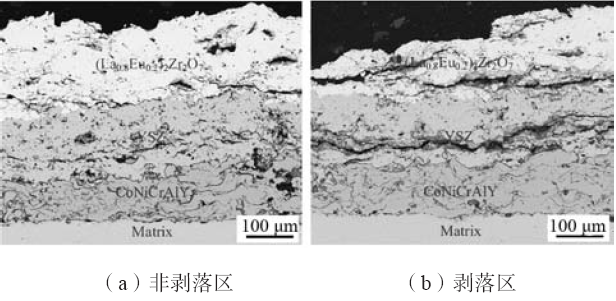

  Ito ay pinaniniwalaan na ang pagbabalat ng ceramic layer ay hindi ang biglaang pag -crack sa interface, ngunit ang natitirang stress ay nag -udyok sa pag -crack ng layer ng patong kasama ang direksyon ng kapal. Ang natitirang stress sa thermal barrier coating higit sa lahat ay nagmula sa tatlong aspeto: ang thermal stress na nabuo sa panahon ng tinunaw na droplet na paglamig sa panahon ng pag -spray ng plasma; ang thermal stress na dulot ng thermal barrier coating; Ang mataas na temperatura ng paglago ng temperatura ng layer ng bonding pagkatapos ng thermal cycle oxidation. Para sa unang uri ng stress, inilarawan sa itaas na ang paggamit ng preheated matrix at pag -optimize ng mga spray na mga parameter ay maaaring mabawasan ang natitirang stress sa proseso ng pag -spray. Para sa huli na dalawang uri ng natitirang stress, ang dobleng istraktura ng ceramic layer ay maaaring malutas. Maw et al. Inihanda ang la2ceo7 / 8 ysz double-layer ceramic thermal barrier coating. Kung ikukumpara sa LA2CEO7 at 8 YSZ coatings lamang, ang disenyo na ito ng dobleng layer na ceramic coating ay epektibong na-overcame ang thermal expansion mismatch sa pagitan ng LA2CEO7 na patong at nagbubuklod na layer, at ang buhay nito ay makabuluhang mas mataas kaysa sa La2Ceo7 at 8 YSZ coatings na nag-iisa sa ilalim ng mataas na mga kondisyon ng siklo ng temperatura. Katulad nito, si Liu Zg et al. Inihanda ang bilayer (LA0.8EU0.2) 2 ZR 2 O 7 / YSZ, na sumisilip sa mga bahagi ng patong pagkatapos ng thermal cycle test. At ang pagbabalat ng microscopic morphology tulad ng ipinapakita sa Figure 6, ang mga mahabang bitak na bitak na kadalasang nangyayari sa pagitan ng dalawang uri ng ceramic layer at YSZ coating, ang pagkasira ng patong na pangunahing nangyayari sa panlabas na ibabaw ng ceramic layer, at ang pinagsamang layer thermal growth oxide layer ay hindi halata, ay nagpapakita na ang istraktura ng patong ay maaaring epektibong maantala ang pinsala ng coating. Sa dobleng layer ceramic na istraktura, ang itaas na ceramic layer ay may mababang thermal conductivity at mataas na katatagan ng phase, na maaaring i -play ang papel ng pagpapanatili ng init at pagprotekta sa panloob na layer. Ang dobleng layer ceramic na istraktura ay nagpapakita ng mahusay na potensyal na pag -unlad sa pananaliksik ng bagong thermal barrier coating.

Ang epekto ng pagkakabukod ng thermal ay isang pangunahing kinakailangan sa pagganap para sa ceramic layer, na hindi lamang nauugnay sa mga pisikal na mga parameter ng pagganap ng materyal na patong mismo, ngunit apektado din ng panloob na istraktura ng patong at ang phase komposisyon ng patong. Sa pangkalahatan ay pinaniniwalaan na ang pagtaas ng bilang ng mga bitak sa loob ng patong ay maaaring mapabuti ang pagganap ng thermal pagkakabukod ng patong. Liu Yang et al. Simulated ang ugnayan sa pagitan ng porosity content at komposisyon at thermal pagkakabukod ng patong. Ang mga resulta ay nagpakita na ang ceramic thermal pagkakabukod ay pinahusay na may pagtaas ng porosity at ang pore transverse at vertical ratio, ngunit ang labis na nilalaman ng butas sa patong ay mabawasan ang nagbubuklod na lakas ng patong. Li Haoyu under different spraying power such as Gd PO4 / YSZ the double ceramic structure of ultra-high temperature TBCs, low spraying power due to insufficient powder melting, coating appear certain cracks, these cracks can improve the toughness and thermal insulation, but the high spraying power causes GdPO 4 phase decomposition into GdPO 7 phase, adversely affect the thermal conductivity, thermal expansion coefficient and Mga mekanikal na katangian ng patong.
